高壓電網系統的基本組成包括控制室內的低壓中心控制主機、外圍的高壓電網主機、圍墻上的電圍欄防區以及崗?fù)さ姆挚刂鳈C(jī)組成。值班人員可以通過中心控制主機或分控主機上的界面清楚掌握電網的運行情況。一旦發生警情，系統立即顯示報警區域，并發出聲光報警。從而使干警做出快速反應，抓捕欲逃人員。
高壓電網系統的運行原理是當高壓電網系統布防進入警戒狀態，前端的高壓電網主機會向前端線網上的鋼芯鋁絞線輸送高壓探測脈沖，保持警戒的同時檢測前端線網的狀態。如果有人試圖翻越，并觸碰到前端線網時，高壓電網主機會檢測到電網電流的變化，經過主機數據處理分析，排除誤報后觸發報警，同時輸出高壓脈沖進行打擊。
我司生產的高壓脈沖電網系統是依照中華人民共和國國家最新標準B25287-2023《周界防范高壓電網裝置》自主開發的新型高壓電網產品（產品已獲得公安三所型式檢驗報告）。
我司研發的新一代高壓脈沖主機具有自我學習和自適應算法可適應現場雨雪霧天氣的變化，有效解決雨雪霧天誤報或漏報難題。
我司研發的新一代高壓脈沖電網中控主機采用X86嵌入式國產Linux圖形系統，安全穩定可靠，具有強大便捷的人機交互功能。
我司研發的新一代高壓脈沖電網分控主機具有智能的人機交換系統，操作簡單便捷。高壓電網分控主機具備實時顯示高壓電網防區狀態、針對防區布撤防以及接受報警信息等功能。
高壓電網系統的主要應用場所 ：看守所、監獄、軍事基地等強制性場所。
#01
系統的實用性：根據監獄、看守所等場所的特殊性和大量工程經驗，我們提供切實符合的應用解決方案，并提供最優的產品性價比。
#02
系統的穩定性：高壓電網系統是一種需要不間斷長期工作的系統，和看守所、監獄的安全防范、正常工作息息相關，因此高壓電網系統的穩定性尤為重要。我司研發的新一代高壓電網系統可以在惡劣環境下穩定運行，系統采用智能檢測算法和過濾算法，可排除環境中的各種干擾（如風、雷雨、雪、小鳥等），自適應各種惡劣天氣，有效降低誤報，提高報警準確率。
#03
系統安全性：我司生產的高壓電網系統符合中國或國際有關的安全標準，在日常運行中穩定可靠運行，切切實實起到安全防范效果。同時系統可以和第三方監所管理系統以及視頻監控聯動，充分保證設備的安全性。
#04
系統可擴展性：我司生產的高壓電網系統可靈活管理防范防區（增減防區），提供API接口HTTP協議二次開發，可便捷的對接第三方監所管理系統以及視頻監控聯動，滿足不同時期的需要。
#05
系統易維護性：系統在運行過程中的維護應盡量做到簡單易行。我司生產的高壓電網系統在維護過程中無需使用過多專用的維護工，從硬件設備的配置到系統軟件的配置都充分仔細地考慮了安裝人員和用戶的操作便捷可靠性。
系統概述

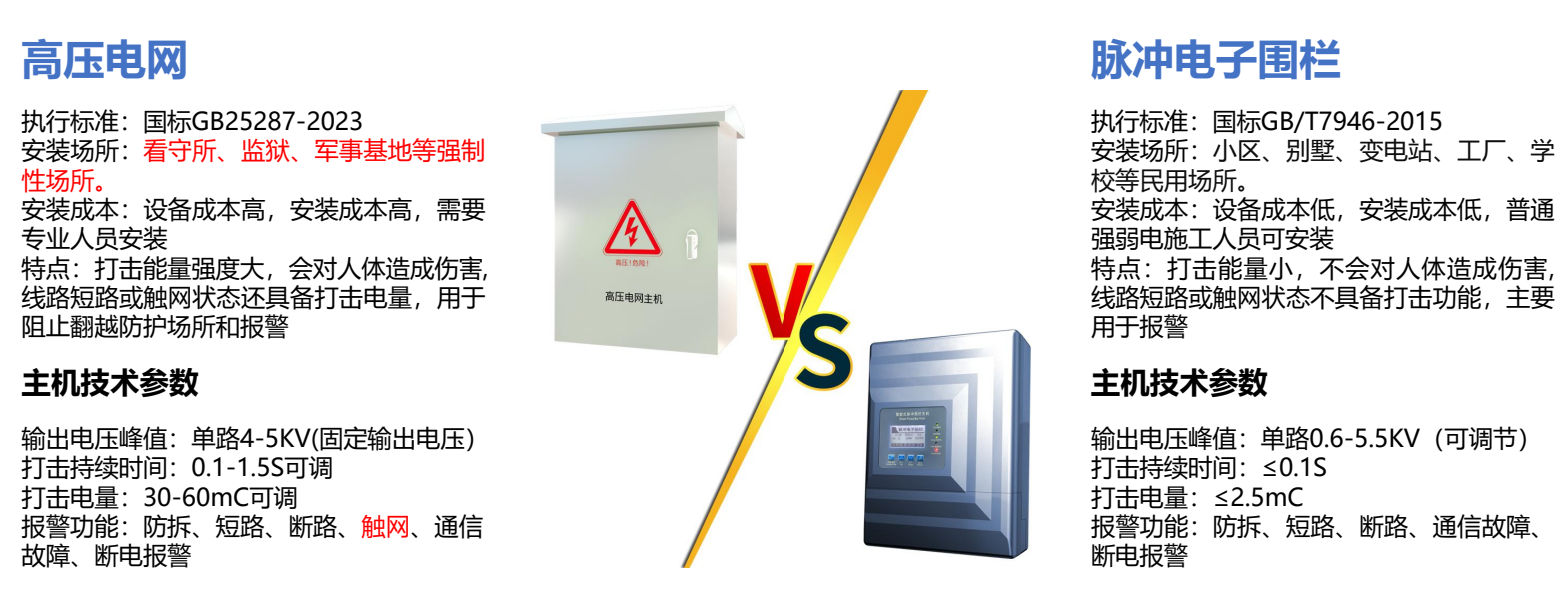

監所高壓電網和民用脈沖電子圍欄的區別
技術參數

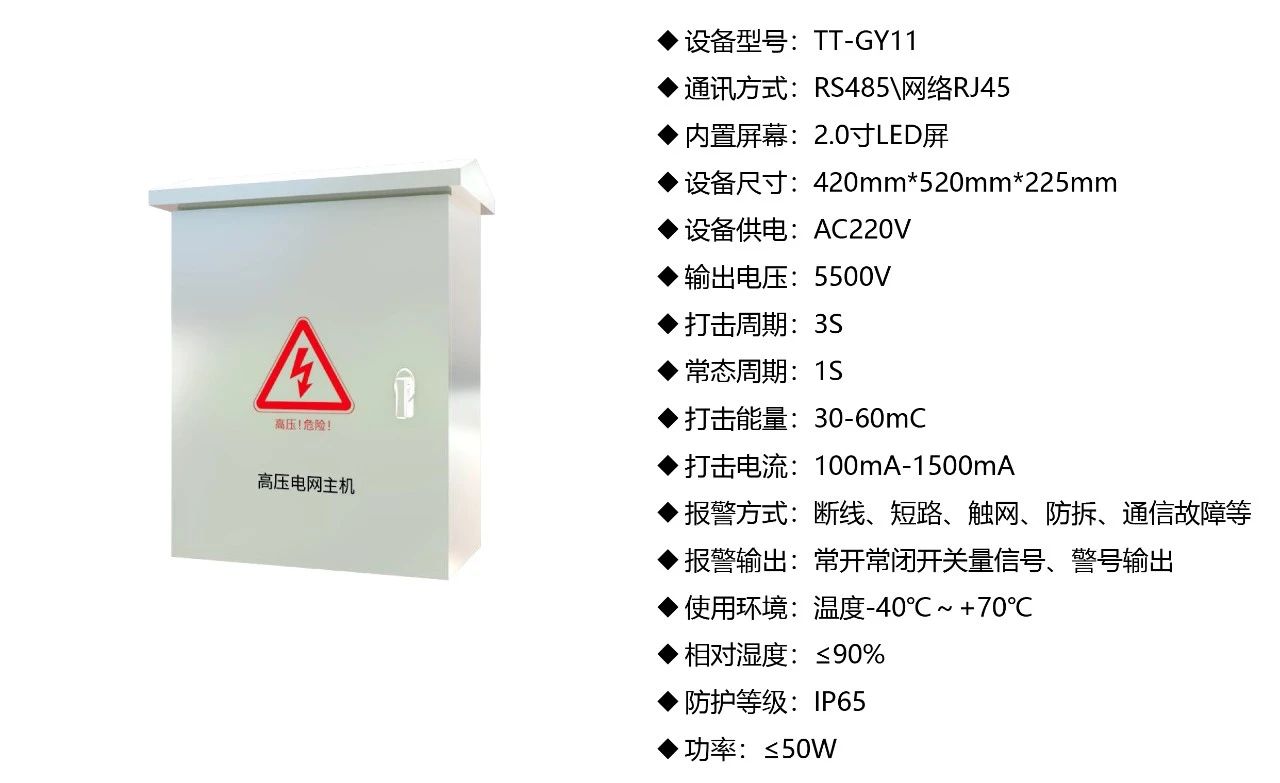

高壓電網主機
高壓電網主機是系統前端的高壓設備，通過220V市電輸入脈沖高壓主機做升壓處理發出高壓脈沖，輸送到前端圍欄金屬線上，主機具有自我學習和自適應算法可適應現場雨雪霧天氣的變化，有效解決雨雪霧天誤報或漏報難題。

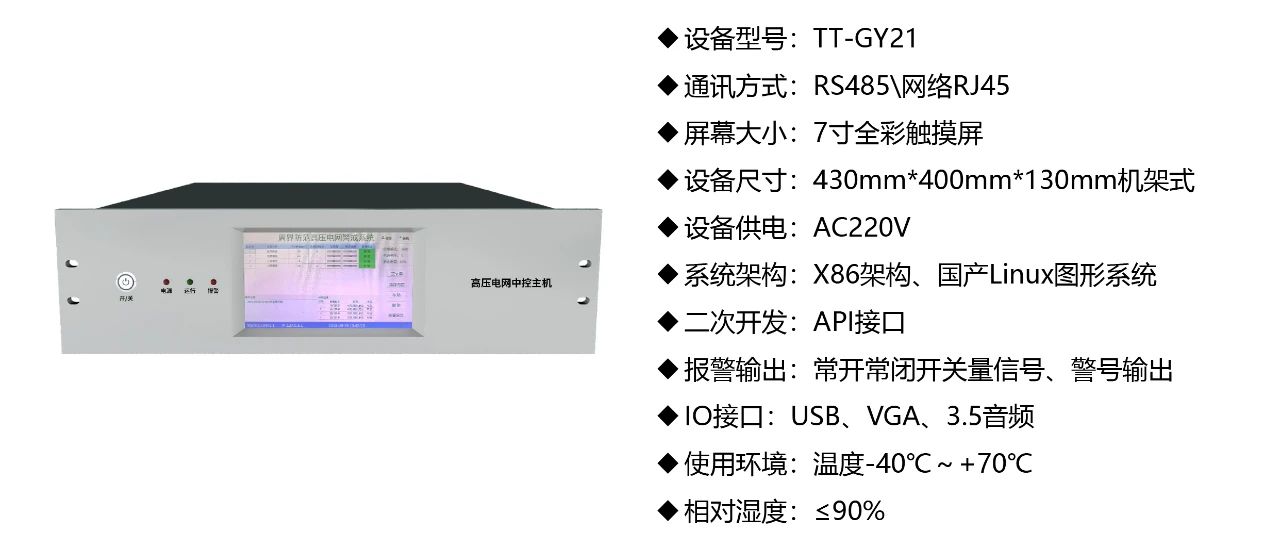

高壓電網中控主機
高壓電網中控主機是系統控制后端的低壓設備，是系統數據處理的核心。中控主機采用X86嵌入式Linux系統，安全穩定可靠，具有強大便捷的人機交互功能。中控主機自帶高清觸摸顯示屏，實時顯示系統的UPS后備電源信息狀態、防區信息狀態、前端設備通信狀態以及報警信息。中控主機可設定前端防區的打擊電量、打擊時間等參數。

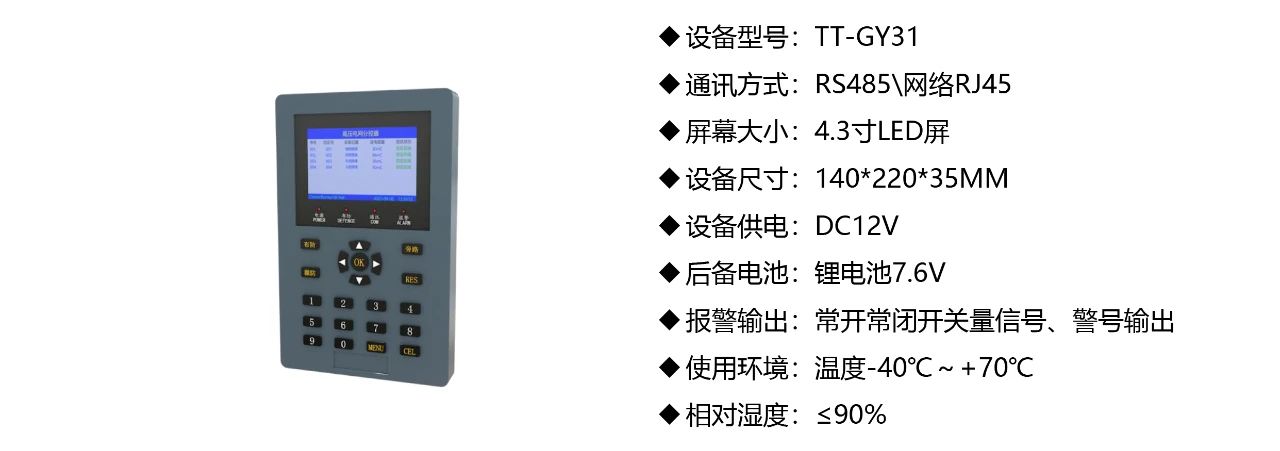

高壓電網分控主機
高壓電網分控主機是系統控制后端的智能控制設備，是系統組成的重要部分。分控主機具有智能的人機交換系統，操作簡單便捷。高壓電網分控主機具備實時顯示高壓電網防區狀態、針對防區布撤防以及接受報警信息等功能。
系統軟件
中控系統軟件

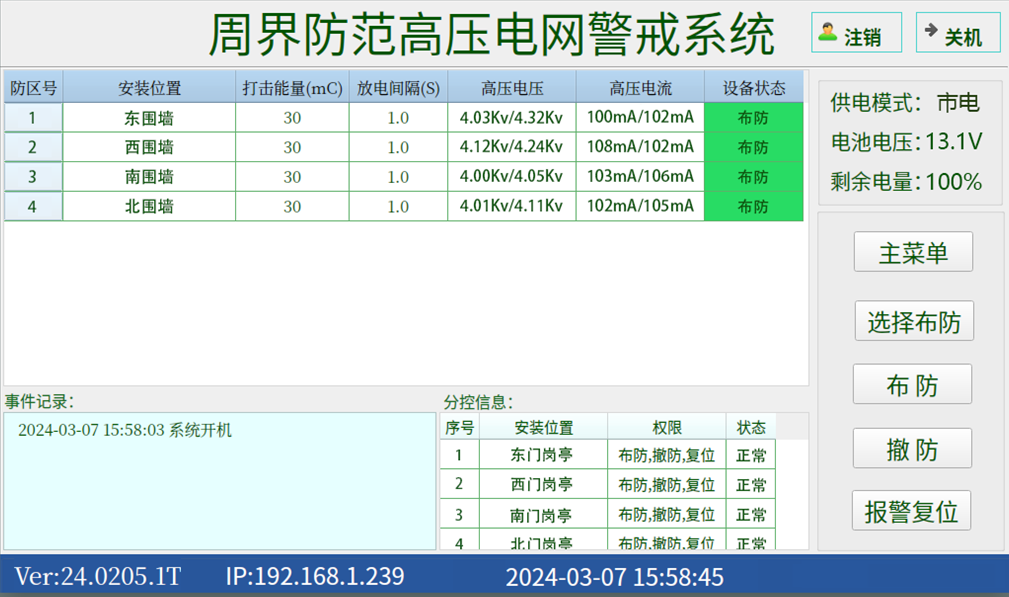

高壓電網中控系統：高壓電網中控系統是基于X86架構的國產Linux系統，安全穩定可靠，具有強大便捷的人機交互功能。系統具備對UPS后備電源信息狀態檢測（市電檢測以及市電斷電無縫啟動后備電源供電）；系統具備對前端高壓電網主機防區信息狀態、前端設備通信狀態、報警信息實時監控；系統具備對各個防區輸出打擊電量、打擊時間等參數調試功能；系統支持API接口對接第三方平臺。
● 系統：國產Linux圖形系統
● 功能：管理控制前端高壓電網主機、分控主機；實時監控前端電網圍欄防區狀態以及對防區參數設定；支持報警信息、軟件操作信息查詢導出
● 二次開發：采用API接口HTTP協議，方便第三方平臺接入
● 系統操作：觸摸屏或外接鼠標鍵盤
●
接入設備數量：可接入16臺高壓主機和16臺分控主機

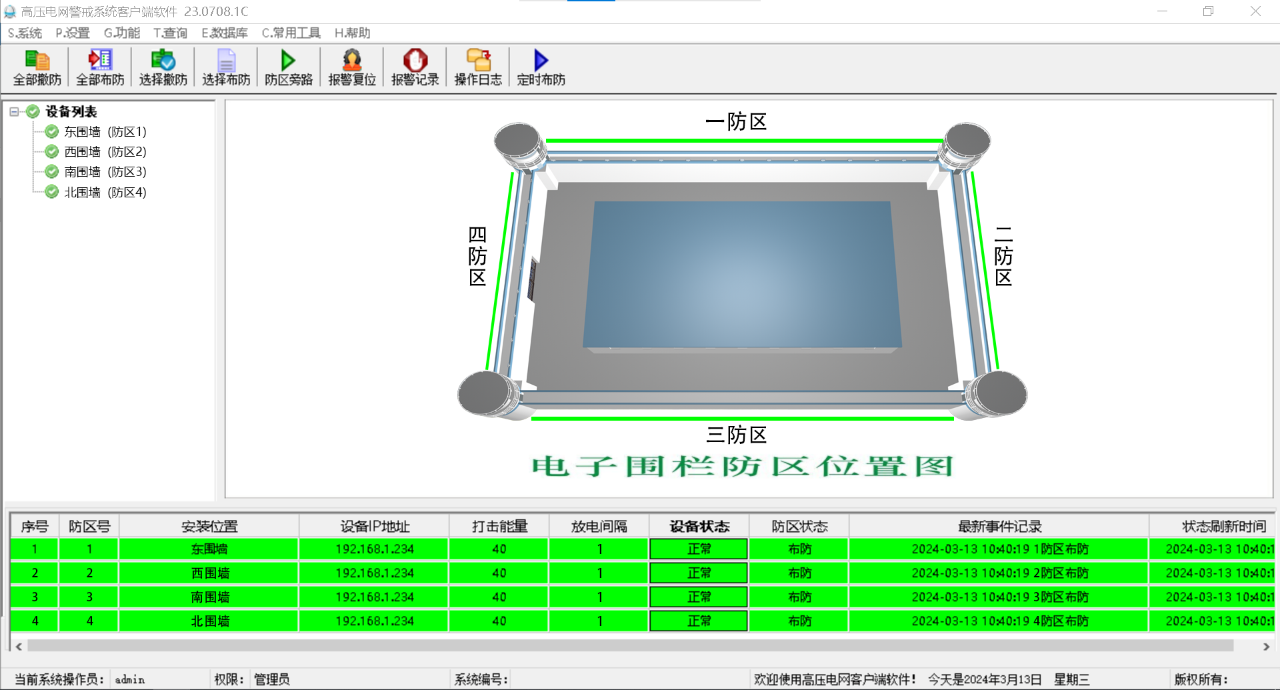

客戶端軟件
客戶端管理系統：客戶端管理系統是集中管理高壓中控主機的操作軟件，支持多中控主機同時接入，支持廣域網遠程接入，客戶端軟件具備電子地圖、視頻聯動（定制）、定時布撤防、各防區獨立布撤防等功能；系統支持多級權限用戶操作。
● 系統：Windows系統
● 功能：集中管理控制高壓中控主機，防區電子地圖導入編輯、視頻聯動功能編輯，防區布撤防控制，防區信息實時顯示以及報警信息查詢，支持多客戶端同時使用
● 接入設備數量：可接入9999臺高壓中控主機

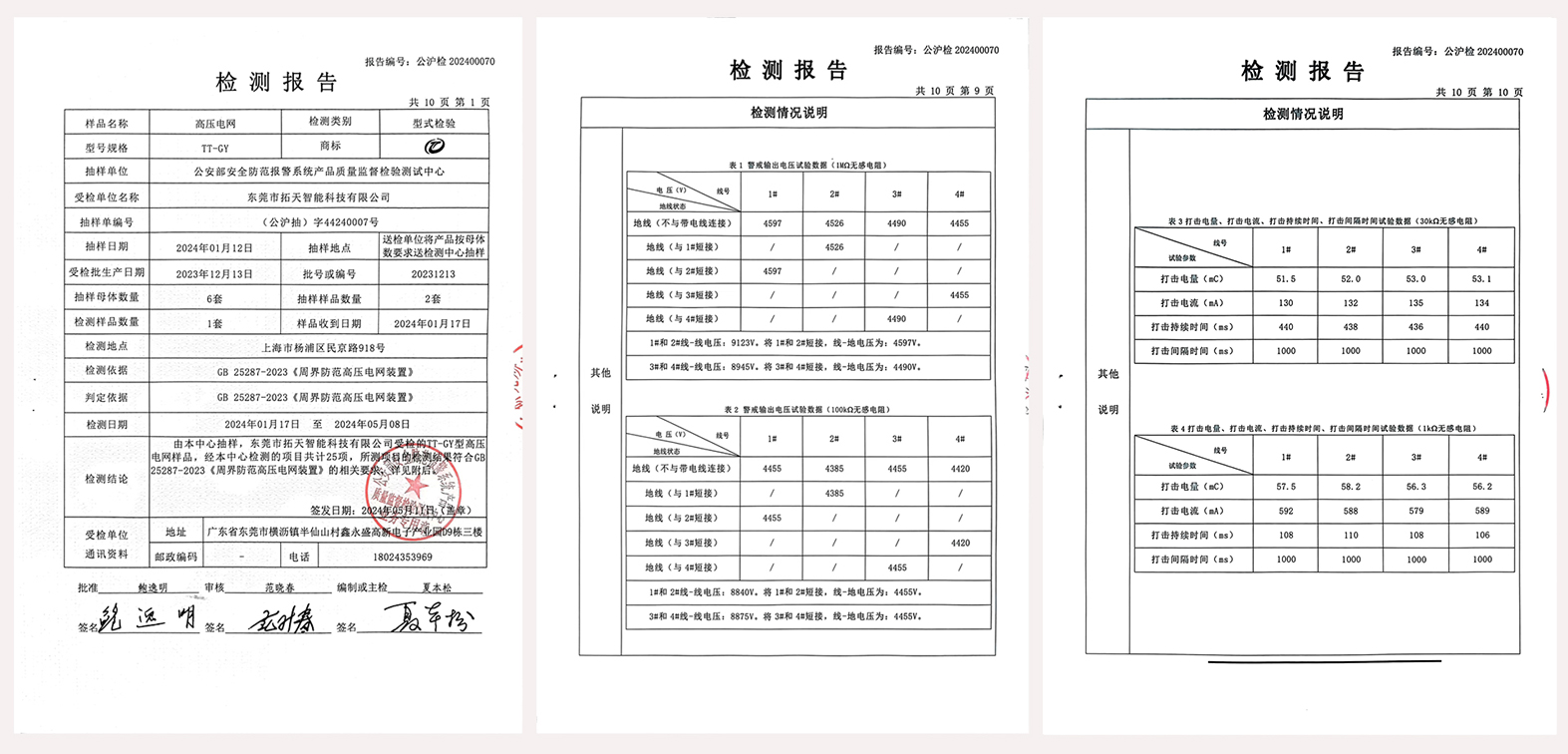

型式檢驗報告
我司生產的高壓電網系統已通過最新國標GB25287-2023《周界防范高壓電網裝置》型式檢驗。

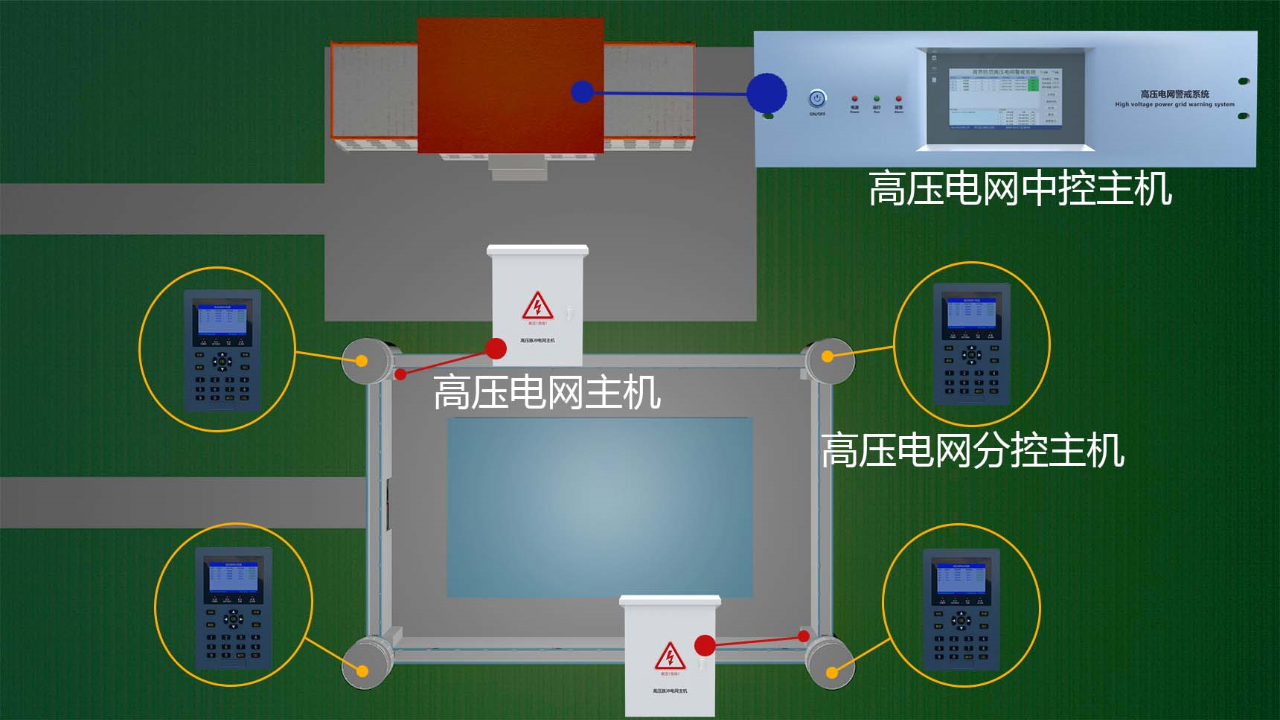

系統規劃示意圖
依據現場圍墻環境規劃防區數量（一面圍墻一個防區或根據現場需求增加），依據值班崗?fù)せ颥F(xiàn)場需求安裝高壓電網分控主機，武警指揮中心或控制中心安置高壓電網中控主機。
系統安裝示意圖

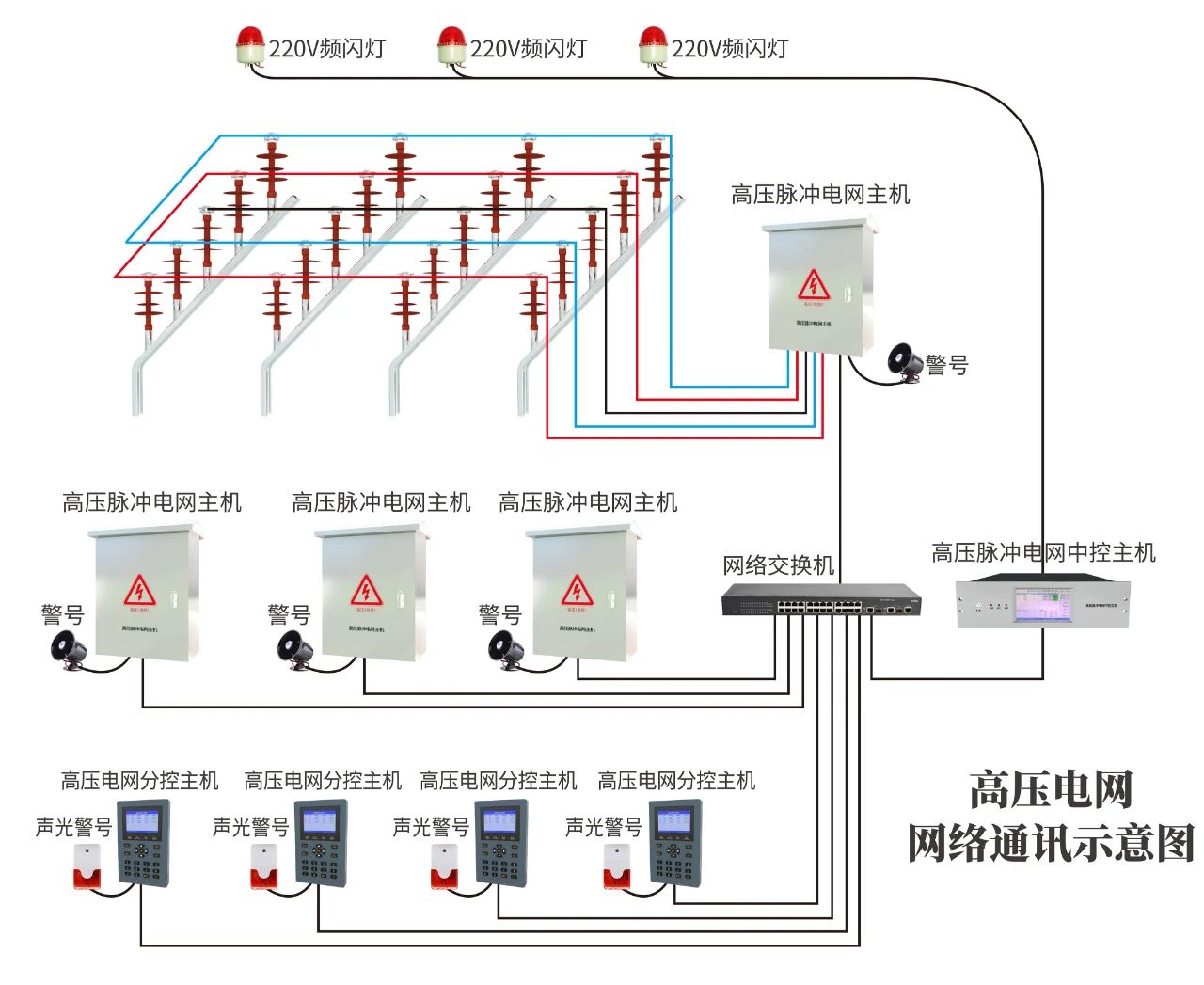

網絡通訊示意圖

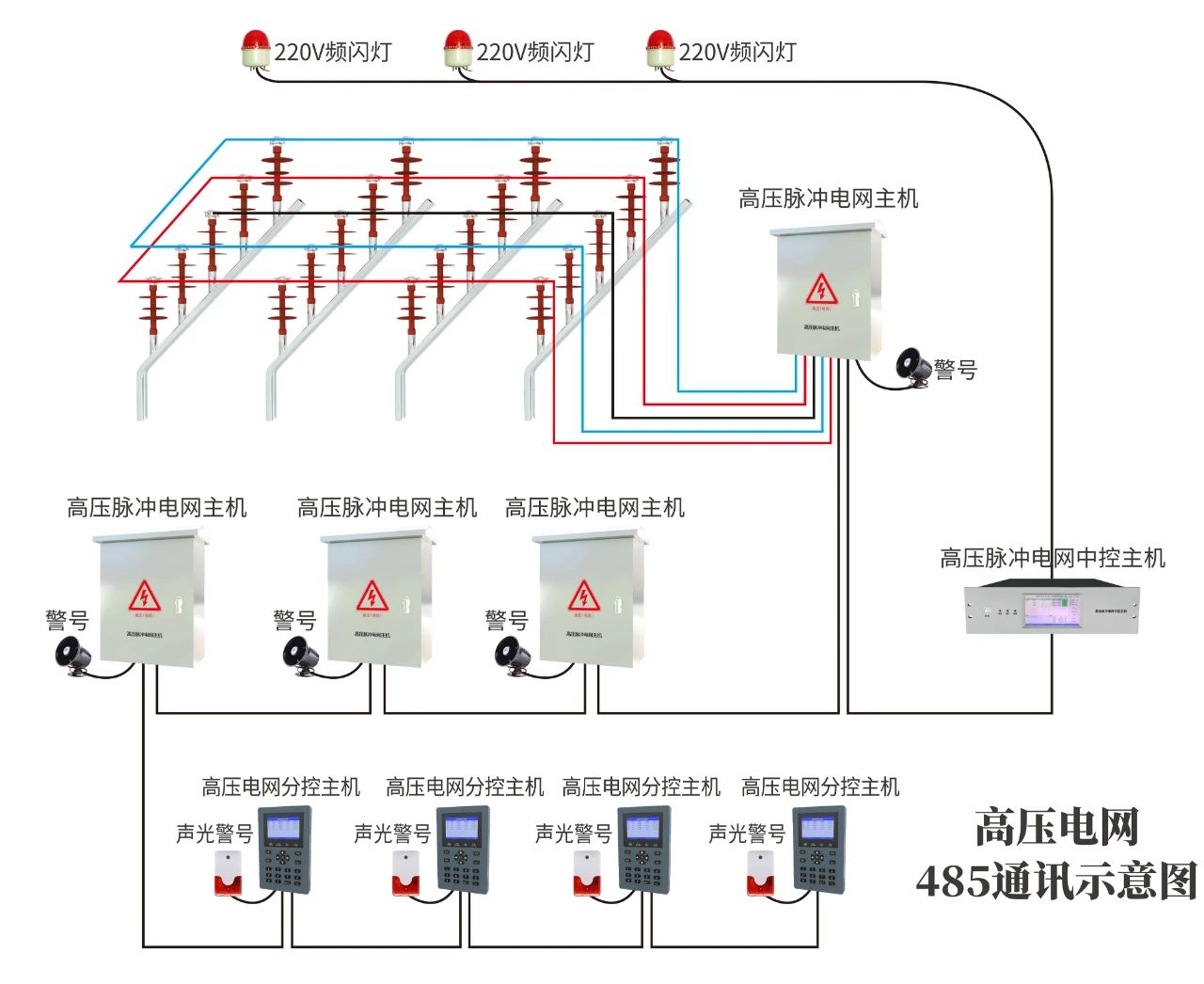

485通訊示意圖
